Escrito por: Ing. Andrea Carolina Torres Bolívar – Desarrollo de mercado para sistemas integrados

Las instalaciones de sistemas audiovisuales en muchos casos deben incluir puntos de conexión a la mano del usuario que simplifiquen la integración de dispositivos externos al sistema. Attero Tech by QSC brinda un amplio portafolio de periféricos en red que simplifican la conexión de audio en red para sistemas audiovisuales, desde un punto a otro en cualquier proyecto instalado, como teatros, auditorios, universidades, centros de convenciones, hoteles, restaurantes, entre muchos otros.

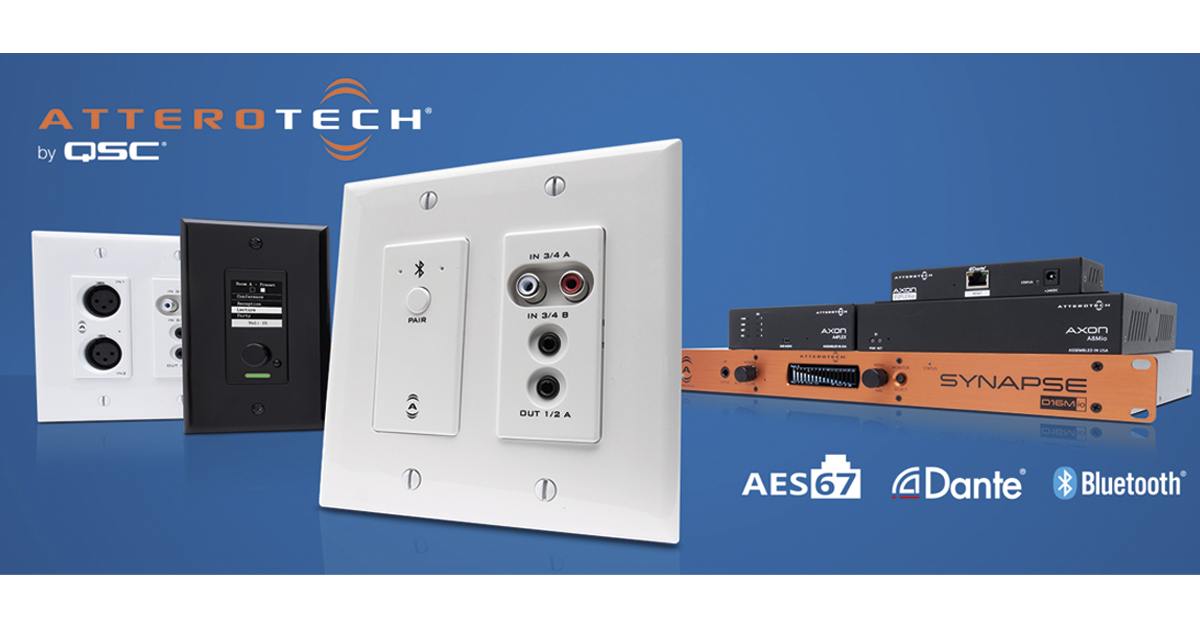

Attero Tech es reconocido en la industria por su larga trayectoria en la fabricación de periféricos de conexión de audio en red para sistemas audiovisuales, utilizando protocolos de audio digital que se integran fácilmente a otras plataformas. Siendo esta la reciente adquisición de QSC a su portafolio, los nodos de entrada y salida de Attero Tech sirven de complemento no solo a la plataforma Q-SYS sino también como solución a diferentes necesidades en instalaciones audiovisuales. Dentro de los productos de Attero Tech by QSC se destacan varias familias de soluciones de conexión de audio:

Interfaces de audio en red de montaje en pared

Las soluciones de conexión de entradas y salidas de placa de pared de Attero Tech by QSC para audio en red de sistemas audiovisuales, permiten una integración sencilla de audio Bluetooth® y Dante™ / AES67 en sistemas AV de red, incluido el ecosistema Q-SYS, con diferentes configuraciones y formas de conexión. Al utilizar protocolos que han sido acogidos de forma amplia en la industria audiovisual, son compatibles con dispositivos de otras marcas como consolas, procesadores, amplificadores y equipos que trabajen con audio en red.

 Las placas de montaje en pared son especialmente útiles en las instalaciones audiovisuales al simplificar la instalación de los puntos de conexión de audio en red para sistemas audiovisuales con un acabado estético y cableado sencillo de red multicanal, ideal para auditorios, restaurantes, escenarios, instituciones educativas, centros de convenciones, espacios multifuncionales, entre otros muchos.

unBT2A – Placa de pared Bluetooth®

unD6IO-BT  Placa de pared Dante – 4 x 2 multiconexión

unDX2IO+ Placa mural de audio en red Dante / AES67

unDX4I Placa de pared Dante / AES67: 2 entradas (XLR) x 2 entradas (Phoenix) x 2 salidas (XLR)

unD6IO  Placa de pared Dante / AES67 – 4 entradas (XLR) x 2 salidas (Phoenix)

Axon D2i – Placa de pared Dante / AES67 – 2 entradas (combo XLR + ¼ ”)

Interfaces de audio de red de montaje en superficie

Al igual que las placas de pared, las interfaces de audio en red de Attero Tech by QSC disponibles para montaje en brida o en rack proporcionan una integración simple en cualquier lugar o aplicación para un puente de audio rápido hacia/desde una red Dante™ o AES67, según la referencia seleccionada.

Estas interfaces son ideales para transporte de audio por red o como complemento del ecosistema Q-SYS sirviendo de periféricos de expansión de canales de entrada o salida. Todos los dispositivos de Attero Tech by QSC se encuentran en el inventario de equipos compatibles del Q-SYS Designer Software de la versión 8.4 en adelante, eliminando la necesidad de programación de control complicada.

Axon A4FLEX  Interfaz de conectividad de línea / micrófono escalable AES67

Axon A8Mio  Punto final de audio de red AES67 (8×8)

Axon A4Mio  Punto final de audio de red AES67 (4×4)

Axon D2FLEXio  nterfaz de conectividad de línea / micrófono escalable Dante / AES67

Axon DBU  Interfaz de audio de red USB / Bluetooth (Dante / AES67)

unHX2D  Embebedor / desembebedor de audio HDMI habilitado para Dante / AES67

unDIO2x2+  nterfaz de audio en red Dante / AES67 Conexión micrófono o línea 2×2

unD4I-L  Interfaz de audio de red Dante / AES67: 4 entradas de micrófono / línea con GPIO

unD4O   Interfaz de audio de red Dante / AES67: 4 salidas analógicas de nivel de línea

Interfaces de audio de red de montaje en Rack

La serie Synapse de Attero Tech by QSC son interfaces de audio de red Dante™/AES67 multicanal que ofrecen redundancia de red y conexión en cadena. Perfecto para aplicaciones con un alto volumen de terminales de entradas y salidas de audio distribuidas, como empresas, estadios, teatros y más.

Las conexiones de las interfaces de la Serie Synapse cuentan con calidad superior que se ajustan a señales tanto de nivel de consumo como dispositivos de audio profesional. Los conectores tipo bloque permiten tener hasta 32 canales de audio en una sola unidad de rack, reduciendo el uso del espacio.

Synapse DM1 Monitor de audio de montaje en rack Dante / AES67

Synapse D16Mio Interfaz de audio de red Dante / AES67: 16 entradas de micrófono / línea, 16 salidas de línea

Synapse D32Mi Interfaz de audio de red Dante / AES67: 32 entradas de nivel de micrófono

Synapse D32i interfaz de audio de red Dante / AES67: 32 entradas de nivel de línea

Synapse D32o Interfaz de audio de red Dante / AES67: 32 salidas de nivel de línea

Extensores de audio análogo

Los productos de la Serie Axiom brindan soluciones simples, flexibles y fáciles de instalar para la extensión de la señal de audio analógica punto a punto sobre CAT-5. Perfecto para aplicaciones como educación, comercio minorista, hoteles y lugares de culto. Constan de un transmisor de audio de montaje en pared que está disponible con diferentes tipos de conexión y un receptor (se venden por separado) que convierte la señal a conexión de audio análoga tipo bloque para conectarla a cualquier dispositivo de audio como una consola o un procesador con entradas análogas, por ejemplo, los de la Serie MP de QSC.

El Bus Axiom de Attero Tech by QSC es una solución de extensión analógica patentada que aprovecha el cableado de par trenzado sin blindaje (CAT 5/6) para transmitir dos canales de audio balanceados, control RS-232 y alimentación de 24 VCC para aplicaciones de extensión de señal de audio.

El bus Axiom está diseñado para soportar distancias de hasta 100 m (longitud total del recorrido). El bus Axiom también admite la conectividad en cadena de hasta dos dispositivos Axiom para proporcionar modularidad flexible para la conexión de audio de varios dispositivos en sistemas AV instalados.

Axiom ML1 Módulo de extensión analógica – entradas de micrófono / línea

Axiom AXP2O Módulo de expansión con 2 salidas

Axiom USB1 Placa de pared de audio USB bidireccional

Axiom BT1 Placa de pared de audio Bluetooth bidireccional

Axiom AXPio Módulo de expansión con 2 Flexibles

Tabla comparativa

continuación, una tabla comparativa de los tipos de conexión de audio que se pueden lograr con las soluciones de Attero Tech by QSC.

Ilustración

Referencia

Canales de entrada

Canales de salida

Tipo de Montaje

Protocolo de comunicación

unBT2A

2 (Bluetooth 3.0)

2 (Bloque balanceado)

Placa de pared

Bus Axiom

unD6IO-BT

4 (2 Bluetooth, 2 RCA/TRS 3.5mm)

2 (1 3.5mm estereo, 1 Bluetooth)

Placa de pared

Dante/AES67

unDX2IO+

4 (2 XLR, 2 Bloque balanceado)

2 (XLR)

Placa de pared

Dante/AES67

unDX4I

4 (XLR)

2 (Bloque balanceado)

Placa de pared

Dante/AES68

unD6IO

4 (2 XLR, 2 RCA/TRS 3.5mm)

2 (Bloque balanceado / TRS 3.5mm)

Placa de pared

Dante/AES69

Axon D2i

2 (XLR-TRS hibrido)

N/A

Placa de pared

Dante/AES69, Bus Axiom



Axon A4FLEX

2 Bloque balanceado
2 USB
8 Audio en Red

2 Bloque balanceado (Flex)
2 USB
8 Audio en Red
2 Potencia 5W

Sobremesa/Rack

AES67

Axon A8Mio

8 Bloque balanceado

8 Bloque balanceado

Sobremesa/Rack

AES67

Axon A4Mio

4 Bloque balanceado

4 Bloque balanceado

Sobremesa/Rack

AES67

Axon D2FLEXio

2 Bloque balanceado (Flex)

2 Bloque balanceado (Flex)

Sobremesa

Dante/AES67

Axon DBU

2 USB
2 Bluetooth
8 Audio en red

2 USB
2 Bluetooth
8 Audio en red

Sobremesa/Rack

Dante/AES67

unHX2D

1 HDMI
2 Bloque balanceado
2 SPDIF

1 HDMI
2 Bloque balanceado

Sobremesa

Dante/AES67

unDIO2x2+

2 Bloque balanceado

2 Bloque balanceado

Sobremesa

Dante

unD4I-L

4 Bloque balanceado

N/A

Sobremesa

Dante/AES67

unD4O

N/A

4 Bloque balanceado

Sobremesa

Dante/AES67

Synapse DM1

2 XLR

2 XLR
2 AES-3

Rack

Dante/AES67



Synapse D16Mio

16 Bloque Balanceado

16 Bloque Balanceado

Rack

Dante/AES67

Synapse D32Mi

32 Bloque Balanceado

N/A

Rack

Dante/AES67

Synapse D32i

32 Bloque Balanceado (Solo Linea)

N/A

Rack

Dante/AES67

Synapse D32o

N/A

32 Bloque Balanceado

Rack

Dante/AES67

Axiom ML1

1 XLR-TRS Hibrido
1 TRS 3.5mm

N/A

Placa de pared

Bus Axiom

Axiom AXP2O

N/A

2 Bloque balanceado

Sobremesa

Bus Axiom

Axiom USB1

2 USB (Flex)

1 USB (Flex)

Placa de pared

Bus Axiom

Axiom BT1

2 Bluetooth (Flex)
1 TRS 3.5mm

1 Bluetooth (Flex)

Placa de pared

Bus Axiom

Axiom AXPio

2 Bloque balanceado (Flex)

2 Bloque balanceado (Flex)

Sobremesa

Bus Axiom
