Soluciones basadas en red de audio y video (Sistemas Integrados)
Soluciones basadas en red de audio y video (Sistemas Integrados)
Actualmente mediante los avances en la transmisión de datos en alta velocidad y con una creciente disponibilidad de ancho de banda, se ha ido fortaleciendo el diseño e implementación de soluciones basadas en una red de datos o transmisión sobre IP.
Las tecnologías de encriptación y de audio por red como AES67 o DANTE, proporcionan una plataforma confiable para la creación de proyectos que no poseen rutas análogas de audio.
En Yamaki, podemos ofrecerte muchos productos que se intercomunican a través de una red Gigabit, en este Post, te muestro 2 ejemplos prácticos que hemos implementado en nuestros proyectos más exitosos. Empecemos con una solución de audio distribuido en el cual ofrecemos sonido ambiental y sistema de llamados en distintos edificios de un mismo campus empresarial.
Como procesador central, proponemos un procesador de audio y control de nuestra marca QSC, el dispositivo es el CORE NANO, un potente cerebro que permite gestionar hasta 32 canales de audio digital, posee ecualizadores, filtros y muchas otras herramientas de procesamiento de audio; solo necesitamos una conexión Ethernet para empezar a propagar el audio por los distintos recintos hipotéticos.

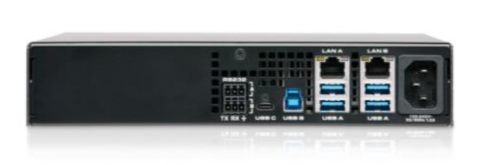

Core Nano – Sistema Q-SYS
Seguramente cada edificio propasará los 100 metros que una red de datos típica nos ofrece como limitante, por tanto, mediante los switches y transceivers Niveo, podemos generar una red por Fibra óptica y extender ese límite a un poco más de 2 kilómetros. Una vez podemos llevar datos sin perdidas hasta el primer edificio, instalaremos un amplificador de la serie CX–Q de QSC, estos potentes amplificadores ofrecen múltiples canales combinables que, de acuerdo a los requisitos del cliente, puede alimentar a cientos de parlantes en alta o baja impedancia. Te invitamos a dar una vuelta por nuestra página web de sistemas integrados y busques el tipo de parlante que mejor se ajuste a tus necesidades.

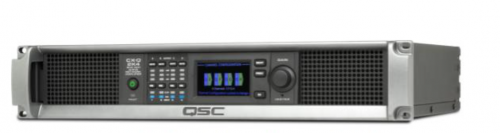

CX-Q 2k4– Sistema Q-SYS – Amplificador en red de 2000W
Expande la red de datos en topología cascada, y equipa el siguiente edificio con otro amplificador y tendrás más potencia para alimentar los parlantes de la nueva zona, así, crearas una red de audio sin preocuparte por perdida de datos a causa del distanciamiento de cada espacio a intervenir.

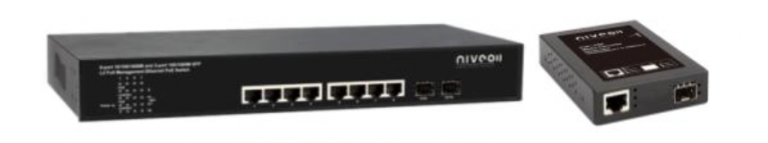

Switch y Transceiver – Sistema Q-SYS
Si cuentas con una planta telefónica de voz sobre IP (VoIP), podrás convertir al CORE NANO en una extensión más de tu sistema y hacer llamados en cualquier parte del campus desde cualquier bocina o teléfono que poseas. Con un procesador más robusto como el Core 110f, podemos integrar el sistema a una planta telefónica análoga.

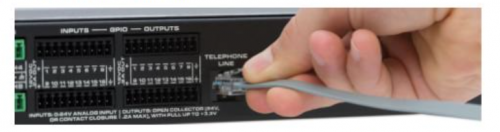

Vista trasera del Core 110f, conexión de telefonía Análoga
Otra tecnología que está tomando fuerza hace algunos años, es la distribución de video por IP, utilizando medios similares al caso anterior, es posible enviar y recibir video en alta definición mediante codificadores y decodificadores de la serie NV de QSC.
El terminal de video NV-32-H, es un dispositivo configurable, puede recibir video desde un punto remoto o puede ser quien envía esa información a través de una red Q-LAN de datos basada en transmisión IP; igual que antes, usamos la línea de NIVEO optimizada para transmisión AV y podemos estar tranquilos en que podemos cubrir una gran distancia sin perder calidad en la proyección de video.

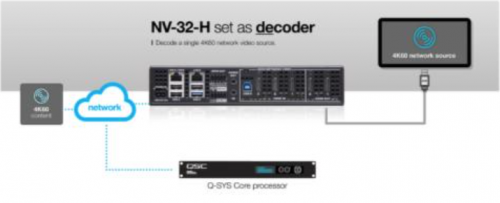

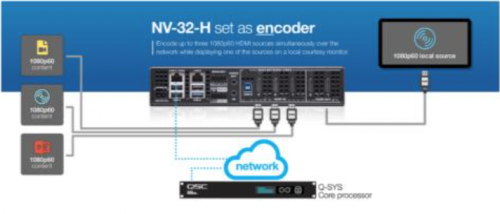

Modos básicos de funcionamiento del NV-32-H
Entre las aplicaciones más conocidas, tememos: Cartelería digital, Videowall, Auditorios Múltiples, Cámaras de Gesell, Salas de entrenamiento, Salas de Junta y muchos ejemplos más.
Recuerda que, para este sistema, necesitas un procesador que gestione cada terminal y pueda controlar cada señal de video de entrada y de salida, para este caso funciona también perfectamente un CORE NANO.
Recuerda proteger todos tus dispositivos de los sobrevoltajes o fluctuaciones indeseadas de la red eléctrica, elige siempre invertir un poco más en acondicionadores de voltaje y no te expongas a daños irreparables en la red de audio y control.
Por: Jorge Erazo – Ingeniero de Desarrollo de Mercado
