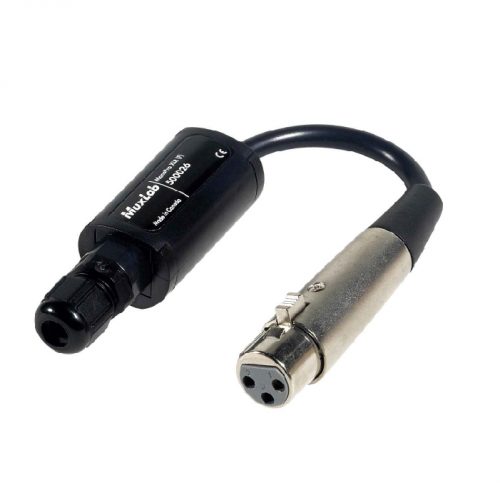

BALUM MUXLAB EN CONECTOR XLR HEMBRA
BALUM MUXLAB EN CONECTOR XLR HEMBRA
Descripción del producto
Permite enviar señales análogas o digitales de audio a travez de cable de red hasta 1.5 km en señales análogas, y 426 m en señales digitales. Impedancia de salida 600 ohm y de entrada de hasta 20 k ohm. Muestreo de 96 kHz. Conector XLR hembra
Información adicional
| Entorno | Audio Análogo: Nivel de línea equilibrado o micrófono de audio analógico Audio Digital: Audio digital de nivel de línea balanceado |
|---|---|
| Amplitud de señal | Audio Análogo:2, 3 Vp-p Audio Digital: 2 – 7Vp-p |
| Sensible a la polaridad | Audio Análogo: Fase sensible a la polaridad Audio Digital: No sensible a la polaridad |
| Impedancia Salida | Audio Análogo: 600 Ω Entrada: 600-20kΩ Audio Digital: 110 Ω |
| Tipo de señal | Audio Análogo: Micrófono o nivel de línea analógico balanceado profesional Audio Digital: Nivel de línea digital balanceado profesional |
| Distancia máxima vía Cat5e/6 UTP (Audio Análogo) | Nivel de línea: 5.000 pies (1, 5 km) Nivel de micrófono: 3000 pies (914 m) Compatible con micrófono activo. Requiere pin de tierra conectado en ambos extremos. Distancia no especificada. |
| Distancia máxima vía Cat5e/6 UTP (Audio Digital) | Distancia según tasa de muestreo: 32 kHz 1400 pies (426 m) 44, 1 kHz 1300 pies (396 m) 48 kHz 1250 pies (381 m) 96 kHz sin especificar |
| Dispositivos compatibles | Mezcladores, enrutadores, conmutadores, convertidores de formato, divisores, amplificadores de distribución, amplificadores, receptores, codificadores, reproductores de CD, grabadores DAT, preamplificadores de micrófono, compresores, micrófonos pasivos, lizadores, altavoces activos, megafonía, alquiler de equipos y escenarios. |
| Transmisión | Transparente para el usuario. |
| Pérdida de inserción (por par de balun) | Menos de 1 dB/par de DC a 6 MHz |
| Pérdida de retorno | Menos de 15 dB de DC a 6 MHz |
| Rechazo de modo común (CMMR) | Superior a 45 dB |
| Conectores | XLR3-F Dos (2) terminales de tornillo para señal Un (1) terminal de tornillo para blindaje opcional (tierra) |
| Pin Configuración | XLR3 Señal UTP Pin 1 Blindaje Gnd (opcional) Pin 2 Punta positiva [T] Pin 3 Anillo de retorno [R] |
| Alivio de tensión del cable | Mecanismo de agarre de cable roscado y cónico. |
| Recinto Plástico ignífugo. | UL94-V0 |
| Dimensiones | 1, 875” x 1” de diámetro (4, 76 cm x 2, 54 cm de diámetro) más cable XLR3 de 5” (12, 7 cm) |
| Peso | 2, 64 oz (75 g) |
| Normas | AES/EBU 1982, AES-1992, ANSI S.40-1992, IEC-958 |
| Normativa | FCC, CE. |
